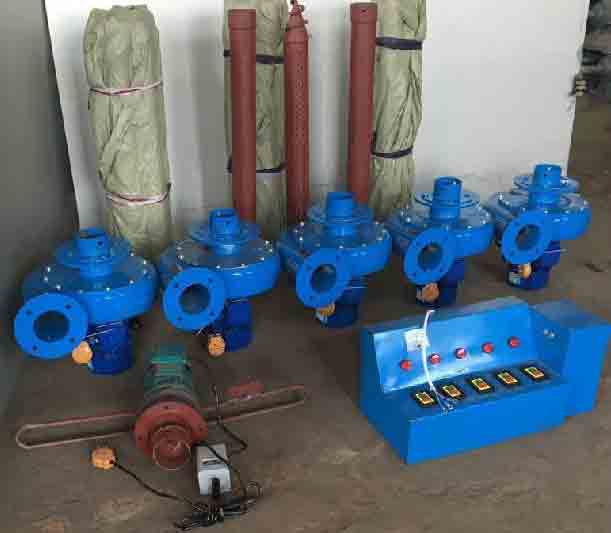

| 一、概述 JFX-2型风机是一种综合国内现有移动式降温设备的进步型产品，由中负压离心通风机和通风管组成，并配电控设备，适用我国仓房、露天粮堆等储粮的机械降温及通风降水之用，使粮食堆和外界空气强制循环，降低粮食温度、水份，达到低温贮粮的目的。 该机设备结构简单，使用方便，可有效解决目前粮食倒堆凉晒的问题，还可以预防延缓和消除粮食发热，抑制虫害，具有减少粮食损耗，减轻劳动强度，显著提高经济效益。 |
二、主要技术数据1、电机功率：2.2千瓦 2、工作电压：380伏 3、风机全压：1300pa 4、风机风量：2356平方米/小时 5、风管外径：89毫米 6、定 额：连续 |
| 三、主要零部件简单说明 1、风机 由机壳、叶轮、电机组装而成，机壳采用2毫米钢板焊制，叶轮为铸铝件，电机系A07112型三相微电机，与风机采用直联式。 2、通风探管 用钢管车制而成，壁厚2毫米，分上、中、下三节。上、中风管长1米，下风管1.2米，各风节管采用套筒式销于固联接，下风管通风孔眼尺寸为20×2.5毫米圆孔进管锥体上焊有螺旋叶片，旋转方向右旋。 |
| 四、附件 1、JFX—2型电控箱 由380付三相插座， LA2—6A按纽XD5—220V/12V和XD0—0.3V指示灯，JZ7—14中间继电器：箱体用0.5毫米彩钢板，每5台通风机共用1台电控箱。 2、K—H—V型压探管机 本机要用销轴式型行星齿轮传动机构。具有减速比大，结构紧凑，体积小，重量轻，运转可靠，传动效率高对过载和冲击力承受性能好等特点。 |
| 五、注意事项 1、选择通风时用 粮食降温通风机主要用于：（1）利用冬季低温空气降低粮温，进行低温贮粮。（2）处理粮堆发热情况，降低粮温，确定通风时机与其效果具有密切关系，在通风以前，应测定仓库温度与湿度，粮食温度和粮食平衡水份，再确定通风可能型。 2、通风探管的排列间距 风管排列间距粮食种类，吸管插入深度，含水量大小而有所不同。该型通风机一般10合为一组同时使用，合理布局风管，为争取得好的降温效果，风管在粮仓平面布置按等边三角形排列。 3、通风探管的插入理由 插入风管定直，定将粮堆布置风管。首先将下节风管竖直，用于插入粮堆60—30公斤，两人将粮堆电源的探管机抬扶高，将联接头套入风管插口内，并拴上锁子，锁紧螺帽，而认无误之后双手捏住下探管机手把，按箭头“顺”方向接通风管开关，风管机头有孔，将风管插入粮堆，待风管外露20公分左右，将开关拨至“停”的位置，风管机则停电工作，将用于取下，抬下压管机将中节（或上节）风管将相同的位置，电机停止，风管拔出粮堆。 通用法 应用单管通风降温，一般采用吸出法，吸管安装完毕后，将通风机连接管插入风管插口内，连接电源，按下电控箱上的单机起动按纽。通风机即工作，通风机运转后，必须判明叶轮转向是否符合机壳箭头所示方向。通风时，用户可根据实际情况在风机出风出接以导风筒，把由粮堆中吸出的湿热空气导至库外。 通风机可连续使用，直至粮温降下为止，但是1-2小时检查一次风机运转是否正常。停机，按下“停”按钮，5台风机停止工作，若通风降温完毕，要及时将通风探管从粮堆中取出，以免结算。 |
